Основы Dynamic Paint

Dynamic Paint позволяет использовать объекты и частицы как кисть и рисовать ею на других объектах.

В этой статье я расскажу об основах использования Dynamic Paint.

Начальная настройка

Я подготовил простую сцену, с которой можно начать.

Dynamic Paint

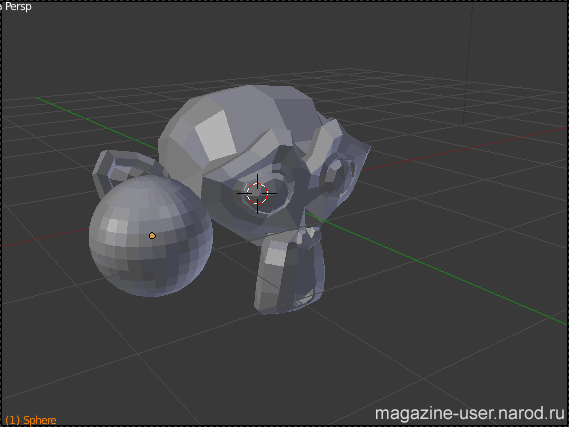

Начальная сцена содержит анимированную сферу, которая станет динамической кистью, и голову Сюзанны в качестве будущего холста.

Холст

Сначала я устанавливаю Сюзанну в качестве холста. Это позволит ей получать цвета от динамических кистей.

Выберите объект Сюзанна, затем зайдите в Physics.

Dynamic Paint

Теперь нажмите кнопку «Dynamic Paint». Ниже появится панель «Dynamic Paint». Если выбрано «Canvas» (Холст), нажмите кнопку «Add Canvas» (Добавить холст). Это позволит применить свойства холста для текущего объекта.

Dynamic Paint

Настроек холста по умолчанию вполне достаточно для урока. Дальше я буду корректировать их в разделе «Bake» (Запекание).

Кисть

Теперь установим объект «Brush» (Кисть). В этом уроке в качестве кисти выступит сфера.

Выделите её и добавьте модификатор «Dynamic Paint» из раздела «Physics». На этот раз выберите «Brush» и нажмите кнопку «Add Brush».

Dynamic Paint

Станут видны настройки кисти. В этом уроке мы изменим только цвет кисти.

Dynamic Paint

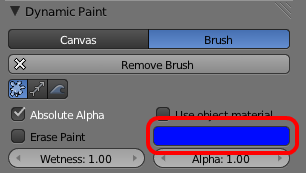

В диалоге выбора цвета измените цвет кисти (я изменил на синий). Для настроек кисти пока всё.
Запекание

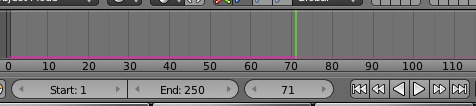

Теперь, когда кисти и холст установлены, можно приступать. Dynamic Paint обрабатывается в режиме реального времени, как и воспроизведение анимации. Нажмите значок воспроизведения в Timeline или нажмите «Alt + A». Вы должны увидеть, как Сюзанна окрашивается в том месте, где соприкасается со сферой.

Dynamic Paint

Вы также можете »запечь» холст так, что текущая »анимация краски» будет сохранена. Для этого выберите объект холста и прокрутите настройки вниз, пока не увидите »Dynamic Paint: Cache». В этой панели нажмите кнопку »Bake».

Dynamic Paint
Визуализация

Для визуализации результата вы должны установить новый материал, который использует цвета вершин, порождённые Dynamic Paint.

Выберите объект холст и прокрутите вниз до панели «Dynamic Paint: Выход». Теперь нажмите на значок «+» рядом с «dp_paintmap». Это добавит новый слой цветных вершин для вывода результатов на холсте.

Dynamic Paint

Теперь добавьте новый материал, который использует эти цвета вершин.

Пока выбран объект холста, выберите вкладку «Material» и добавьте новый материал, если требуется.

Dynamic Paint Dynamic Paint

А сейчас выберите в настройках материала «Vertex Color Paint». Это позволит материалу использовать цвета вершин.

Dynamic Paint

Если вы сейчас отрендерите, вы должны увидеть, как окрашиваеся меш холста. Кстати, для увеличения качества рисования к объекту холста я добавил модификатор Subdivision Surface, а также добавил Shade Smooth (теневое сглаживание) для обоих объектов.

Dynamic Paint

Спасибо за внимание (если вы, конечно, не пролистнули сразу к концу статьи).
